长春桁架楼承板是将楼板中的受力钢筋在工厂内焊接成钢筋桁架,并将钢筋桁架与镀锌钢板焊接成整体,形成模板和受力钢筋一体化建筑制品。钢筋桁架楼承板是在施工阶段能够承受湿混凝土及施工荷载,在使用阶段钢筋桁架成为混凝土配筋,承受使用荷载的新技术。


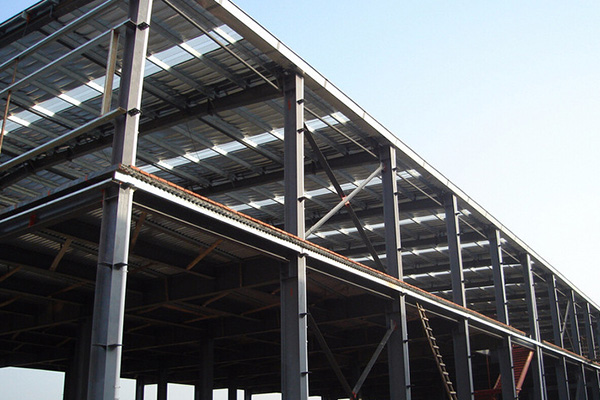

长春钢构用的桁架楼承板如何设计的?


长春钢构用的桁架楼承板如何设计的?


1、确定设计基本参数


设计基本参数包括楼板的跨度、厚度,两个阶段板支座情况,钢筋种类,混凝土强度等级,使用荷载等。


2、确定钢筋桁架楼承板的长度


根据工程情况,楼承板长度可以为一跨或几跨之和,确定时应注意:


(1)钢筋桁架楼板其长度宜为200mm的倍数,特殊情况下长度可为100mm的倍数。


(2)楼承板长度.好定为几跨之和的连续板。


(3)楼承板长度不宜大于20m。按理论上讲,桁架楼承板可以加工无限长,但就实际而言,考虑到楼承板运输因素,长不应该超过17.5米,否则难以找车运输。当然,有些项目要求比较严格,不允许楼承板之间拼接,此时,则需要现场进行加工。



3、通过使用阶段计算,初步选择钢筋桁架楼承板型号


钢筋桁架楼承板设计包括桁架杆件设计、底模设计、桁架杆件连接节点设计和桁架与底模连接节点设计四个方。其中连接节点的强度通过构造**,不需要验算,底模已设计成型,满足受力要求,所以设计人员只需进行桁架杆件设计便可选择钢筋桁架楼承板的型号。


4、当不设临时支撑时,可查表或进行施工阶段验算,调整楼承板的型号,以至满足受力要求。


5、确定支座附加钢筋用量


当钢筋桁架连续时,使用阶段计算的支座负筋截面面积减去钢筋桁架上弦钢筋截面面积,即为支座附加钢筋量;当钢筋桁架在支座处不连续时,使用阶段计算的支座负筋截面面积即为支座附加钢筋量。不同种类钢筋应进行等强带换。


6、绘制楼板结构图


楼板结构图包括平面布置图及节点大样。平面布置图包含:桁架楼承板板排板,支座负筋、洞边和柱边附加钢筋、分布钢筋,柱边、混凝土墙边支撑件,等等。同时图中必须明确施工期间临时支撑布置情况。


7、其他注意事项


楼板可设计为单向板,也可设计为双向板。钢筋桁架楼承板在施工阶段均为单向板。不设临时支撑时,一般情况下,施工阶段要求的配筋量已大于使用阶段按单向板计算的配筋量,故楼板宜设计为单向板。当因具体工程情况需设计为双向板时,为了节约钢材,施工阶段应沿垂直于桁架方向设置临时支撑。


设计时,尽可能使钢筋桁架楼承板连续,这是因为连续板较简支板的挠度小,这样施工阶段楼承板变形小,有利建筑美观。但单块楼承板的长度不宜大于12m,以方面运输及施工。当板跨较大时,为降低楼板钢筋用量,建议施工阶段设临时支撑。根据大量计算,当通过使用阶段计算后,对于施工阶段,只需在跨中设一道临时支撑,便可满足施工阶段受力要求。对一个项目来说,为了方便制作,桁架型号不宜过多。
